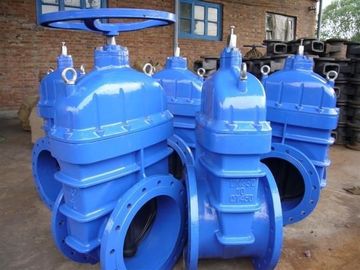

Actuated EPDM / NBR ยืดหยุ่นวาล์วประตูปิดจมูก Bonnel / วาล์วประตูน้ำ

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	OEM
ได้รับการรับรอง:	WRAS/UL/CE/FM
หมายเลขรุ่น:	RSDZ45X

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด / ชิ้น
ราคา:	USD 10 ~ 10,000 /pcs
รายละเอียดการบรรจุ:	ไม้อัดทนทานสำหรับการจัดส่งทางทะเลและปกป้องสินค้า
เวลาการส่งมอบ:	ภายใน 25 วันหลังจากชำระเงิน
สามารถในการผลิต:	99,000 ชิ้น / เดือน

ติดต่อ

รายละเอียดสินค้า

ขนาด:	DN15 ~ DN1200	ความดัน:	PN10 / PN16
มาตรฐาน:	DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS	สี:	RAL 5007/5010/5015/5017
อุณหภูมิ:	-20 ~ 120 องศาเซลเซียส	ร่างกาย:	เหล็กดัด GGG40 / GGG 50, เหล็กหล่อ GG25
ลิ่ม:	เหล็กเคลือบ EPDM / NBR	ที่นั่ง:	EPDM / NBR
แสงสูง:	วาล์วประตูที่นั่งยืดหยุ่น , วาล์วประตู flanged

WRAS DN1200 GGG 50 บอดี้บอดฟองซ์วาล์วประตูนั่งเอนกประสงค์พร้อมที่นั่ง EPDM / NBR

วาล์วประตูที่นั่งแบบยืดหยุ่นสามารถใช้ในการขนส่งน้ำสะอาด

ประตูวาล์วหรือฝาปิดมักจะอยู่ในรูปของลิ่มที่ทำจากวัสดุเหล็กหล่อ

เพื่อให้ทนทานต่อการใช้งานที่มีความดันสูงและมีการไหลสูง

ในวาล์วประตูที่นั่งแบบยืดหยุ่นพื้นผิวด้านนอกของลิ่มวาล์วเคลือบด้วยยางยืด

วัสดุเพื่อให้มีรอยแตกร้าวได้แม้ในระดับความดันที่เพิ่มขึ้น

ลิ่มวาล์วทำงานโดยการเปลี่ยนลำต้นแบบเกลียวเพื่อให้สามารถเลื่อนหรือหดวาล์วได้

ลิ่มในท่อระบายน้ำของที่อยู่อาศัยวาล์ว

เมื่อปิดวาล์ววัสดุที่ยืดหยุ่นบนขอบจะทำให้เกิดรอยประทับตราแบบฟองสบู่กับด้านใน

พื้นผิวของตัววาล์ว สิ่งสกปรกหรือสิ่งปนเปื้อนอื่น ๆ ในระบบปฏิบัติการวาล์วสามารถนำไปสู่

การปิดผนึกที่ไม่สมบูรณ์ของลิ่มหรือความผิดปกติอื่น ๆ

อีกประการหนึ่งของการประดิษฐ์นี้คือการจัดหาวาล์วประตูที่นั่งแบบยืดหยุ่นที่มี

ปรับปรุงระบบการดำเนินการลิ่มที่พร้อมเอาชนะผลกระทบที่เป็นอันตรายของการปนเปื้อนนำมาใช้ทั้งในระหว่างการก่อสร้างหรือ entrained ภายในผลิตภัณฑ์ที่ดำเนินการไปยังวาล์ว

สิ่งเหล่านี้และวัตถุอื่น ๆ ของสิ่งประดิษฐ์ที่จะเกิดขึ้นจากการศึกษา

คำอธิบายและภาพวาดที่เพิ่มจะมีอยู่ในการจัดวาล์วซึ่งประกอบด้วยวาล์ว

ที่อยู่อาศัยที่กำหนดทางน้ำและที่นั่งวาล์วภายในทางเดินวาล์ว

ลิ้นวาล์วที่จำหน่ายภายในทางเดินของอาคารจะเคลื่อนที่ไปตามทิศทางการทำงาน

ระหว่างตำแหน่งปิดในการติดต่อกับที่นั่งวาล์วเพื่อป้องกันการไหลของน้ำผ่านวาล์ว

ทางเดินและตำแหน่งเปิดที่ช่วยให้สามารถไหลผ่านทางวาล์วได้

คู่ของแทร็คที่ห่างกันจะถูกจัดวางอยู่ภายในตัวยึดวาล์วทั้งสองข้างของลิ่ม

และขยายไปตามทิศทางของการดำเนินงาน คู่ของปีกตรงข้ามถือลิ่มวาล์ว,

เดินทางในแต่ละเส้นทาง ก้านวาล์วเชื่อมต่อกับลิ่มวาล์วจะเลื่อนลิ่มวาล์วไปในทิศทางลูกสูบตรงข้ามระหว่างวาล์วเปิดและตำแหน่งปิดวาล์ว

ลูกกลิ้งจะดำเนินการบนปีกเพื่อกลิ้งหมั้นกับแทร็กและมีดโกนใบมีด

ดำเนินการบนปีกที่อยู่ติดกับลูกกลิ้งเพื่อขูดสิ่งสกปรกจากราง

แทร็คอาจมีหรือไม่มีซับก็ได้ ถ้าปีกมีให้โดยไม่มีลูกกลิ้งเนื่องจาก

โปรแกรมโหลดเบาตัวอย่างเช่นแทร็คจะให้โดยไม่ต้องมีซับ

อาจเกิดภาวะการสึกหรอขึ้นตัวอย่างเช่นที่ปลายด้านบนของส่วนแนวนอน

การจัดวาล์ว อย่างไรก็ตามภายใต้สภาวะการบรรทุกหนักเช่นที่ด้านล่าง

ปลายของการจัดเรียงวาล์วทำงานตามแนวนอนเป็นที่ต้องการที่ปีกจะมีให้

กับลูกกลิ้งรับน้ำหนัก

ในกรณีนี้ก็ยังต้องการให้แทร็กมีสายการบินที่มีรูปตัวยู

ตัดขวางและทำจากวัสดุที่ทนทานเช่นสแตนเลส

ข้อมูลจำเพาะ:

NO	ชื่อชิ้นส่วน	วัสดุ
1	ร่างกาย	เหล็กหล่อเหนียว
2	ลิ่ม	เหล็กหล่อด้วน + EPDM
3	ต้นถั่ว	ZCuAl10Fe3 Gunmetal
4	ปะเก็น	EPDM
5	หมวกผู้หญิงรูปฝาชี	เหล็กหล่อเหนียว
6	ปะเก็นยาง	ZCuAl10Fe3 Gunmetal
7	ก้านดอก	2Cr13 SSx 20Cr13
8	ต่อม	เหล็กหล่อเหนียว
9	ยางปัดน้ำฝน	EPDM / NBR
10	ล้อเลื่อน	เหล็กหล่อเหนียว

คุณสมบัติ

⊙การยิงลูกระเบิด

พื้นผิวที่ป้องกันได้โดยการยิงลูกระเบิดและผิวเรียบเนียนและเรียบร้อย

⊙ที่นั่งแบบแบน

ราบรื่นอย่างต่อเนื่องโดยไม่ต้องนั่งเบาะที่นั่งจะไม่ง่ายที่จะได้รับ impilled pilled ขึ้น

ทำของเหลวทันที

⊙การรักษาด้วยยาง

ทั้งด้านในและด้านนอกเคลือบด้วยความรู้ขั้นสูงในการหลอมโลหะยางแล้วทำ

ตรวจสอบความยืดหยุ่นของยางและตรวจสอบมิติทางเรขาคณิตที่แน่นอน ยางและเหนียว

วาล์วเหล็กหล่อมือด้วยกันแทบจะไม่ นี้สามารถหลีกเลี่ยงการตกออกเนื่องจากการใช้ในระยะยาว

⊙ป้องกันการกัดกร่อน

ทั้งด้านในและด้านนอกเคลือบด้วยผงอีพ็อกซี่เรซิ่นที่ไม่เป็นพิษเพื่อเพิ่มความสามารถในการต้านทานการกัดกร่อนและเพิ่มคุณภาพ

ของน้ำประปา

⊙ขรุขระ

วาล์วเหล็กที่เป็นเหล็กดัดได้ง่ายแตกออกง่ายหลังจากถูกกระแทกโดย nonego สามารถหยุดได้

การแตกร้าวขึ้นอยู่กับความสามารถทางกลที่ดีของเหล็กดัด

⊙แหวนที่ปิดสนิทสาม "○"

กับสาม "O" - แหวน, การรั่วไหลสามารถลดลงอย่างมากและ "O" - แหวนได้

เปลี่ยนภายใต้เงื่อนไขนี้ด้วยความดันและไม่ต้องหยุดน้ำ แกนแทงเพลา

ลดแรงเสียดทานและลดแรงบิดในการทำงาน และสามารถเปลี่ยนตราประทับได้

แหวนโดยไม่ต้องเปิดและปิด

⊙รอบตัวแข็ง

ร่างกายถูกสร้างขึ้นอย่างพิถีพิถันขนาดเรขาคณิตที่เข้มงวดช่วยให้มั่นใจได้ว่าไม่มีการปิดผนึกด้านในของวาล์ว

กระบวนการใด ๆ

น้ำหนักเบา

ร่างกายนี้ทำจากเหล็กดัดมีน้ำหนักเบากว่าเด็กโต 20% -30% สามารถติดตั้งได้อย่างง่ายดายและ

บริการ

การประยุกต์ใช้: วาล์วนี้ใช้กันอย่างแพร่หลายในท่อน้ำสำหรับเปิดหรือปิดการตรึงในเช่น

น้ำ, การกำจัดสิ่งปฏิกูล, พลังงานไฟฟ้า, ท่อ energetics, สารเคมี, การจัดส่งแหล่งพลังงานเป็นต้น

มาตรฐานที่เกี่ยวข้อง

⊙อเมริกันสแตนดาร์ด
ออกแบบเป็น ANSI / AWWA C509
มิติหันหน้าไปทาง ASME B16.10-2000 (ISO 3 series)
หน้าแปลนและการเจาะเพื่อ SME / ANSI B16.42-1998
⊙มาตรฐานอังกฤษ
ออกแบบเพื่อ BS5163, BS5150
ตัวต่อตัวเพื่อ BS5163 (ISO 3series, ISO19 series)
หน้าแปลนและการเจาะเพื่อ BS4504 part1 (EN1092)
⊙มาตรฐานเยอรมัน
ออกแบบเพื่อ DIN3352
หันหน้าไปทาง DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
หน้าแปลนและการเจาะเพื่อ BS EN1092

การประยุกต์ใช้: วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการแก้ไขในน้ำดังกล่าว,
